CP1H系统构成

  CP1H是一体机，CPU本身就包含了CPU、电源和输入输出点。但是CPU的点数只有20点和40点两个规格，若系统所有点数或功能CPU本身不满足的话，我们可以扩展相应的I/O单元。

  CP1H的系统可以扩展CP1W系统基本I/O单元和特殊I/O单元，并可以扩展CJ系列高功能I/O单元和总线功能单元，并且可以扩展2个选件板。

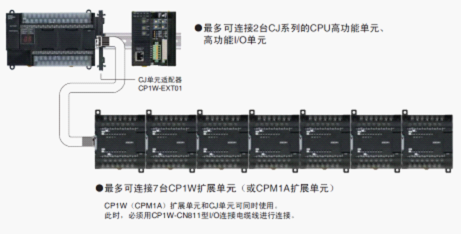

  要注意的是，cp1w系列扩展单元多可带7块，且输入输出通道各<15通道。CJ系列扩展单元多带2块，具体如图5-3所示。如果CP1H同时连接CP1W系列扩展和CJ系列扩展，则需2段并行，配置I/O连接电缆（CP1W-CN811，80CM，只能使用1根）连接CP1W系列扩展，配置CJ单元适配器（CP1W-EXT01）连接CJ系列扩展。如果仅带CP1W扩展，无需I/O连接电缆可直连。
