的螺杆挤出机系统,提升纺丝的品质
在间接纺小容量化纤前纺(包括短丝与长丝)项目中,螺杆挤出机是整个纺丝的关键部件,直接关系到成丝的品质。以某纺机厂过去生产的螺杆挤出机为例,螺杆直径就有100、120、150、170等几种规格,对应的电机的大小也从75kW到200kW不等。
螺杆挤出机系统主要包括螺杆滤后压力控制、螺杆各区加热控制以及一些现场温度、压力信号的采集记录。螺杆滤后压力的控制在于螺杆电机的转速控制,控制住电机的转速,也就控制住了滤后压力的大小。螺杆电机(异步电机)的控制采用速度环与压力环的闭环控制方式,速度环采用编码器反馈接入变频;而压力环一般采用压力控制表(如Dynisco ATC770),压力可一般保持在正负一公斤。化纤上使用的螺杆挤出机根据挤出量的大小一般有6~7区加热。每区独立各采用一个温控表进行温度控制。
欧姆龙整体解决方案及其优势:

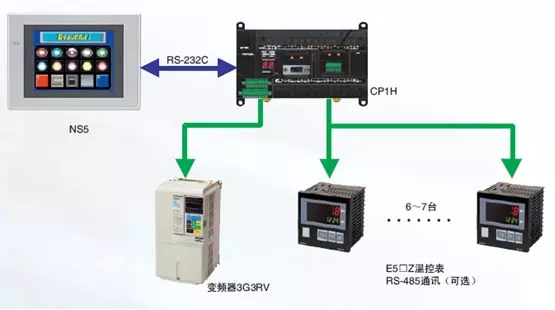

螺杆挤出机控制系统采用了CP1H PLC作主机控制螺杆的逻辑动作系统,螺杆的压力控制可采用变频内部的PID控制或采用Dynisco ATC770的控制器。另外使用E5□Z温控表控制螺杆各区的加热,并且使用了RS-485通讯与CP1H进行通讯。本系统配有NS触摸屏,为用户提供现场人机对话界面。
PLC:CP1H
快速的处理器,执行基本指令只需0.1μs,特殊指令0.3μs以上
大支持320点开关量
XA型内藏4入2出模拟量功能,分辩率1/12000
标准搭载4轴高速计数器功能(单相100kHz/相位50kHz)和4轴100kHz高速脉冲输出
标准搭载USB并联端口
串行通讯端口可自由选择RS-232C、RS-485(2端口)
支持HostLink、NT LINK、Compobus/S、DeviceNet、Profibus-DP、ControllerLink、EtherNet、协议宏、Modbus-RTU等多种通讯方式及串行PLC连接功能(多9台)
支持CPM和CJ1系列PLC的扩展单元
丰富的指令用语,包括PID、浮点运算、三角函数等
