所属分类：[通用型温控器]

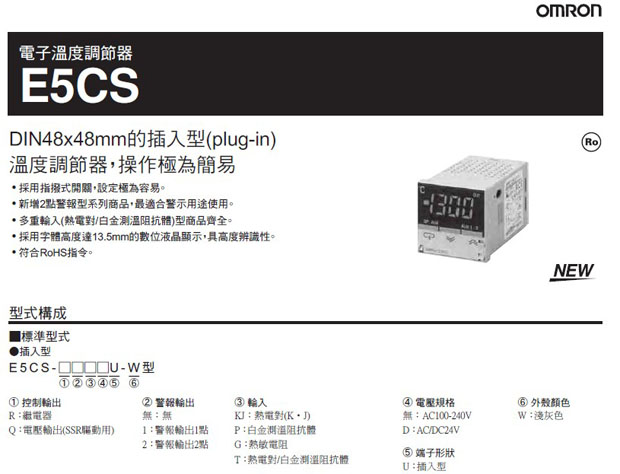

产品标题：E5CS温控器

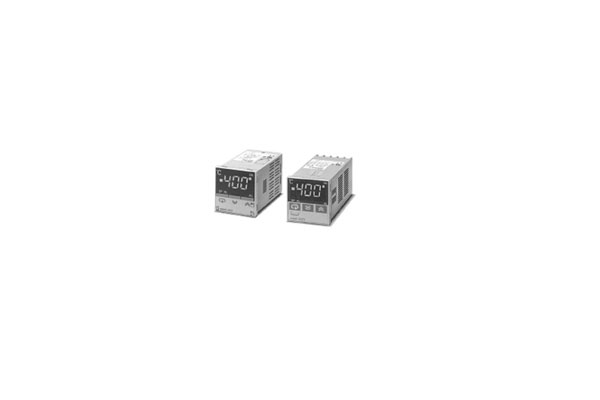

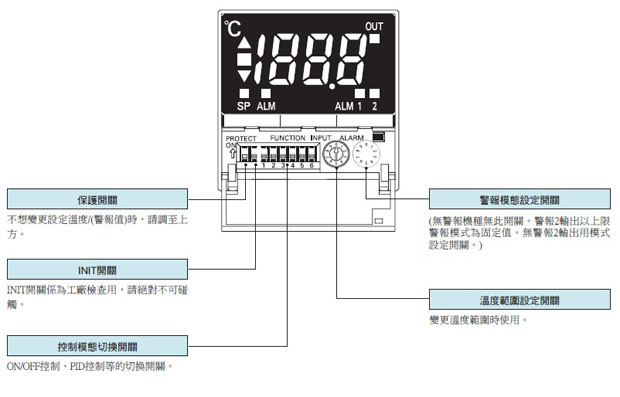

产品简介：可用DIP开关轻松进行设置，简单的功能融于这款48×48 mm的温控器中可用DIP开关和旋转开关轻松进行设置。系列中新增带双报警的型号，温度报警应用的理想化产品。亦提供多输入（热电偶/铂电阻）型号。字符高度13.5 mm的高可见度数字显示。符合RoHS。
订购热线：400-8057-209

产品详情

额定值

电压		100～240VAC,50/60Hz	24VAC/VDC50/60Hz
运行电压范围		额定电压的85%～110%
功率消耗		5VA	3VA/2W

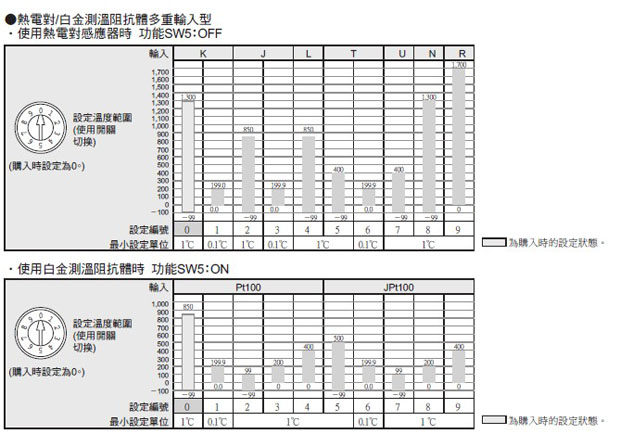

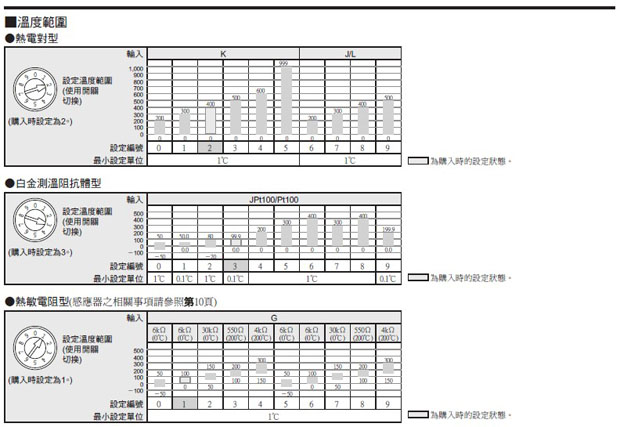

传感器输入		热电偶:K,J,L铂电阻:Pt100,JPt100热敏电阻:E52-THE□□多输入（热电偶/铂电阻）:K,J,L,T,U,N,R,Pt100,JPt100
控制输出	继电器输出	SPDT,250VAC,3A（阻性负载）
	电压输出(用于驱动SSR)	12VDC,21mA（带有短路保护电路）
控制方法		ON/OFF或2-PID（带自动PID参数设置功能）
报警输出		SPST-NO,250VAC,1A（阻性负载）
设置方法		通过面板操作进行数字设定

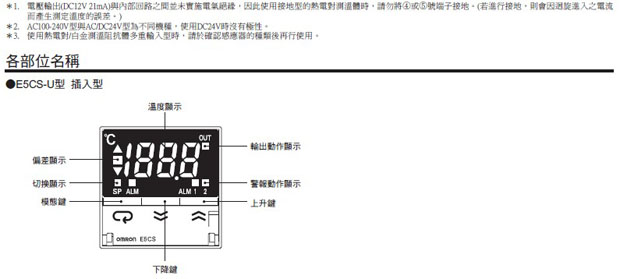

显示方法		3.5位、7段数字显示（字符高度：13.5mm）及偏差显示
其它功能		•禁止更改设置（键保护）•输入偏移•更改温度单位(℃/℉)•正/逆动作•温度范围、传感器切换(K/J/L,Pt100/JPt100)•对于多输入型号，在热电偶和铂电阻之间可自由进行切换•控制周期切换•8模式报警输出•传感器错误检测（不包括热敏电阻型）
使用环境温度		-10～55℃（不结冰、凝露）
使用环境湿度		25%～85%
保存温度		-25～65℃（不结冰、凝露）

性能

设定精度		热电偶(见注1):(显示值的±1%或±2℃,取较大值)±1位以下铂电阻(见注2):(显示值的±0.5%或±1℃,取较大值)±1位以下热敏电阻(见注3):(显示值的1%FS)±1位以下
显示精度(环境温度为23℃时)
温度影响		R型热电偶输入:(PV的±2%或±10℃,取较大值)±1位以下；其它热电偶输入:(PV的±2%或±4℃,取较大值)±1位以下铂电阻输入:(PV的±1%或±2℃,取较大值)±1位以下；热敏电阻:(PV的±2%FS)±1位以下
电压影响
滞后(对于ON/OFF控制)		0.2%FS(多输入(热电偶/铂电阻)型为0.1%FS)
比例带(P)		1～999℃(以自动调节/自我调节来进行自动的调节)
积分时间(I)		1～1,999s(以自动调节/自我调节来进行自动的调节)
微分时间(D)		1～1,999s(以自动调节/自我调节来进行自动的调节)
报警输出范围		值报警:同控制范围；其它:0%～100%FS；报警滞后:0.2℃～℉(固定)
控制时间		2/20s
采样时间		500ms
绝缘电阻		20MΩ以上(500VDC下)
绝缘强度		不同极性的带电端子之间1min为2,000VAC,50/60Hz
耐振动	误动作	10～55Hz,X、Y和Z方向上各10min为20m/s2
	耐久	10～55Hz,0.75mm单振幅X、Y和Z方向上各2hr
耐冲击	误动作	100m/s2以上,6个方向上各3次
	耐久	100m/s2以上,6个方向上各3次
寿命	电气	100,000次操作以上(继电器输出型)
重量		约110g(仅温控器本体)
保护等级		前面板:等同于IP50,封装目录2(IEC60529),后盖:IP20;端子:IP00
存储器保护		EEPROM(非易失存储器)(写次数:1,000,000)
EMC		EMI辐射:EN550111组A级EMI传导:EN550111组A级辐射电磁场抗性:EN61000-4-2:4kV接触放电(2级)，8kV空气放电(3级) RF抗干扰性:EN61000-4-3:10V/m(80～1000MHz,1.4～2.0GHz振幅模块化)(3级)10V/m(900MHz脉冲模块化) 传导干扰抗性:EN61000-4-6:3V(0.15～80MHz)(2级) 噪声抗性（瞬时爆发噪声）:EN61000-4-4爆发抗性:2kV电源线(3级),1kVI/O信号线(3级) 浪涌抗性:EN61000-4-5:电源线:正常模式1kV;常规模式2kV输出线(继电器输出):正常模式1kV;常规模式2kV 电压Dip/中断抗性:EN61000-4-110.5个周期,100%(额定电压)
通过标准		UL 61010C-1 (listing) CSA C22.2 No.1010-1
符合标准		EN 61326,EN 61010-1, IEC 61010-1；已安装了端子盖时符合VDE 0106 Part 100 （指触保护）

注：1.以下为热电偶的特例。①U,L:±2℃±1位以下；

②R:200℃或更低时为±3℃±1位以下2.以下为铂电阻的特例。

E5CS-U的输入设定值1:1%FS±1位以下3.以下为热敏电阻的特例。

①单位为℃时，超出所设温度范围±10%FS的温度显示可能不精确；

②单位为℃时，输入设定编号4和9的温度范围(609～630℉)以及超出所设温度范围-5%FS～

+10%FS的温度显示可能不精确。

产品规格仅供参考，详细信息请于业务员联系。
