所属分类:[传感器]

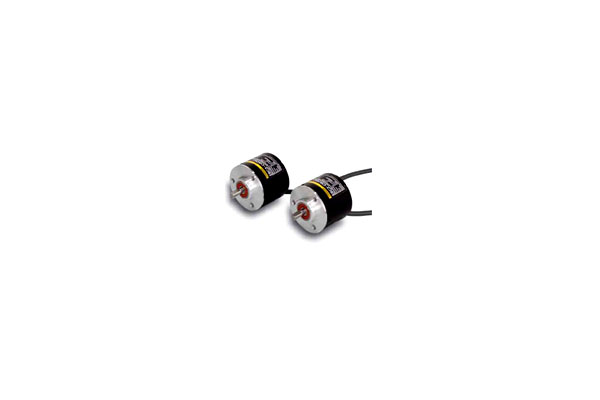

  • 产品标题:增量型 外径φ50(通用) 编码器
  • 产品简介:「坚固」& 「简单」 ■采用密封轴承、实现IP64f的防滴、防油性 ■增强耐轴负载性能。实现径向50N、推力向30N ■导线斜式引出方式。有导线横向引出和后部引出 ■附有逆接、负荷短路保护回路,改进了可靠性 (也备有线性驱动输出)
  • 订购热线:400-8057-209

      额定值/性能

    项目型号 E6C2-CWZ6C E6C2-CWZ5B E6C2-CWZ3E E6C2-CWZ1X
    电源电压 DC5V—5%~24V+15% 脉冲(p-p)5%以下 DC12V—10%~24V+15% 脉冲(p-p)5%以下 DC5V—5%~12V+10% 脉冲(p-p)5%以下 DC5V±5% 脉冲(p-p)5%以下
    消耗电流 *1  70mA以下  80mA以下  130mA以下
    分辨率(脉冲/旋转) 10、20、30、40、50、60、 100、200、300、360、 400、500、600、720、 800、1,000、1,024、1,200、 1,500、1,800、2,000 100、200、360、500、 600、1,000、2,000 10、20、30、40、50、60、 100、200、300、360、 400、500、600、1,000、 1,200、1,500、1,800、2,000 10、20、30、40、50、60、 100、200、300、360、 400、500、600、1,000、 1,024、1,200、1,500、 1,800、2,000
    输出相  A、B、Z相  A/A/B/B/Z/Z相
    输出方式  NPN集电极开路输出  PNP集电极开路输出  电压输出(NPN输出)  线性驱动器 * 2
    输出容量 外加电压:DC30V以下 同步电流:35mA以下 残留电压:0.4V以下 (同步电流35mA时)  外加电压:DC30V以下 同步电流:35mA以下 残留电压:0.4V以下 (同步电流35mA时) 输出电阻:2kΩ 同步电流:20mA以下 残留电压:0.4V以下 (同步电流20mA时) AM26LS31相当品 输出电流 H位:IO= -20mA L位:IS=20mA 输出电压VO=2.5V以上 VS=0.5V以下
    高响应频率 * 3  100kHz  50kHz  100kHz
    输出位相差  A相、B相的位相差90±45℃(1/4±1/8T)
    输出上升下降时间 1μs以下 控制输出电压:5V 负载电阻1kΩ 导线长:2m 1μs以下 (导线长:2m 同步电流:10mA) 0.1μs以下 导线长:2m IO= -20mA、IS=20mA
    起动转矩  10mN·m以下
    惯性力矩  1×10-6kg·m2以下(600脉冲/旋转以下:3×10-7kg·m2以下)
    轴允许力  径向  30N
     轴向  20N
    允许高旋转数  6,000r/min
    保护回路  负载短路保护、电源逆接线保护  ——
    环境温度范围  动作时: -10~+70℃、保存时:-25~+85℃(不结冰)
    环境湿度范围  动作时、保存时:各35~85%RH(不结露)
    绝缘电阻  20MΩ以上(DC500V兆欧表) 充电部整体与外壳间
    耐电压  AC500V 50/60Hz 1min 充电部整体与外壳间
    振动(耐久)  10~500Hz 复振幅2mm或150m/s2 X、Y、Z各方向 1扫描 11min 3扫描
    冲击(耐久)  1,000m/s2 X、Y、Z各方向 3次
    保护构造  IEC规格 IP50
    连接方式  IEC规格 IP64 (JEM规格 IP64f 防滴·防油)* 4
    材质  外壳  亚铅合金
     本体  铝
     轴  SUS420J2
    质量(包装状态)  约400g
     附件  使用说明书

      注.原点位置的表示Z相与原点位置点的关系如下所示。如图所示,D切面与本体的Z相原点位置点要一致。
