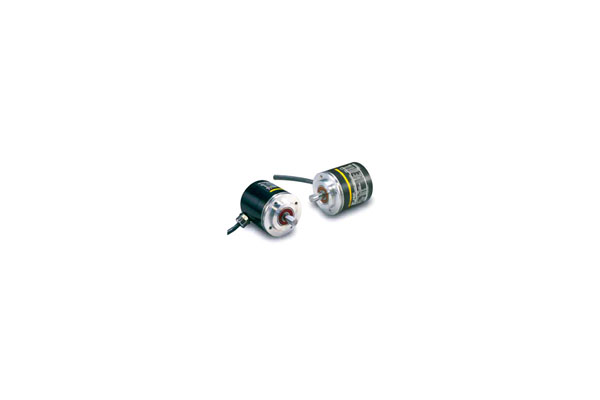

项目型号


E6FAB3C- C

E6FAB3C

E6FAB5C- C

E6FAB5C

E6FAB5B

E6FAG5C- C

E6FAG5C

E6FAG5B

电源电压

DC5V－5%～12V＋10% 脉冲(p-p)5%以下

DC12V－10%～24V＋15% 脉冲(p-p)5%以下

消耗电流 ＊1

 60mA以下

分辨率（脉冲/旋转）＊2

 360

 256、360、 720

 256、360、720、1024

输出方式

BCD

格雷2进

输出形式

NPN集电极开路输出

PNP集电极 开路输出

NPN集电极开路输出

PNP集电极开路输出

输出容量

外加电压：DC30V以下 同步电流：35mA以下 残留电压：0.4V以下(同步电流35mA时)

同步电流 ： 35mA以下 残留电压 ： 0.4V以下 (同步电流 35mA时)

外加电压：DC30V以下 同步电流：35mA以下 残留电压：0.4V以下 (同步电流35mA时)

同步电流:35mA以下 残留电压:0.4V以下(同步电流35mA时)

高响应频率 ＊3

 10kHz

 20kHz

逻辑

负逻辑（H= 「0」、L= 「1」）

正逻辑 （H=「1」 L=「0」）

 负逻辑（H= 「0」、L= 「1」）

正逻辑 （H=「1」L=「0」）

旋转方向

 CW（从轴侧看，为右转）增加输出码

输出上升下降时间

1μs以下E6F-AB3C、A□5C：负载电压5V、负载电阻：1kΩ、输出电缆长2m以下 E6F-A□5B：电源电压12V、负载电阻1kΩ、输出电缆长2m以下

起动扭矩

9.8m·N以下（常温时）、14.7m·N以下（低温时）

惯性力矩

 1.5×10－6kg·m2以下

轴允许力

径向

 120N

轴向

 50N

允许高旋转速

 5000r/min

环境温度范围

 工作时：－10～＋70℃ 保存时：－25～＋80℃ （不结冰）

环境湿度范围

 工作时：35～85%RH 保存时：35~95%RH （不结露）

绝缘电阻

 20MΩ以下（DC500V兆欧表）充电部整体与外壳间

耐电压

 AC500V 50/60Hz 1min 充电部整体与外壳间

振动(耐久)

 10～500Hz 复振幅1.5mm X、Y、Z方向 1扫描 11min 3扫描

冲击(耐久)

 1,000m/s2 X、Y、Z各方向 3次

保护结构

 IEC规格 IP65(JEM规格 IP65f 防滴·防油)＊4

连接方式

接插件连接式(标准线长:2m)

导线引出式(标准线长:2m)

接插件连接式(标准导线长:2m)

导线引出式(标准导线长:2m)

接插件连接式(标准导线长:2m)

导线引出式(标准导线长:2m)

材质

外壳

 亚铅合金

本体

 铝

轴

 SUS420J2

安装金属配件

 铁亚铅镀锌

质量(捆包模式)

约500g

附件

伺服装置用安装配件、耦合器(除导线引出式)、六角扳手(除导线引出式)、使用说明书
