所属分类：[继电器]

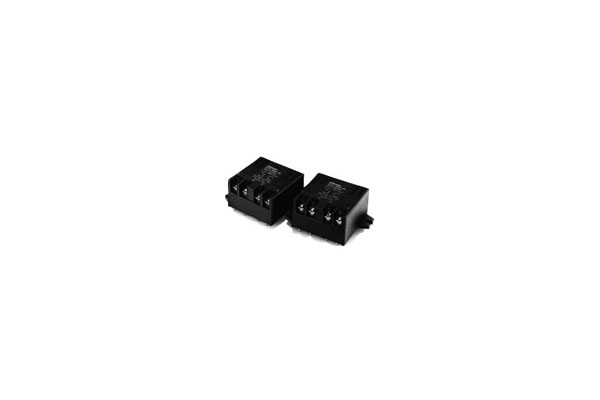

产品标题：G7X 功率继电器
产品简介：切断能力为DC110V、30A、L/R=40ms 的功率继电器切断DC110V 30A（短时间额定值）的主接点（2a）。适合于响应的内置辅助接点（1a、1b）。各端子为印刷基板用端子，采用基板安装方式。主接点端子为螺钉配线/基板配线的共用类型。高密度设计，实现紧凑型、扁平形状。所有的绝缘材料都采用符合UL94V-0的阻燃材料。
订购热线：400-8057-209

产品详情

操作线圈

项目额定电压(V)		额定电流(mA)	线圈电阻(Ω)	动作电压(V)	复位电压(V)	大容许电压（V)	功率消耗（W)
DC	12	125	96	80%以下	10%以上	110%	约1.5
	24	62.5	384
	48	31.3	1.536
	100/110	14.3/15.7	7,000

注1.额定电流、线圈电阻的值指的是线圈温度为+23℃时的值，公差±15%。

注2.动作特性指的是线圈温度为+23℃时的值。

注3.大容许电压指的是继电器操作电源的电压容许变动范围的大值，环温度为+23℃时的值。不是连续容许值。

性能

接触电阻 * 1		50mΩ以下
动作时间 * 2		30ms 以下
复位时间 * 2		30ms 以下
大开关频率	机械	18,000次/h
	额定值负载	18,00次/h
绝缘电阻* 3		100MΩ以上
耐压	线圈与接点之间	AC2,000V 50/60Hz 1min
	同极接点之间	AC1,500V 50/60Hz 1min（主接点） AC 750V 50/60Hz 1min（辅助接点）
	异极接点之间	AC2,000V 50/60Hz 1min
耐冲击电压		线圈与主接点之间:4.5kV *4
振动	耐久	10～5～10Hz 单振幅0.375mm（双振幅0.75mm）
	误动作	励磁:10～16.7～10Hz 单振幅0.75mm （双振幅1.5mm）无励磁:10～16.7～10Hz 单振幅0.75mm （双振幅1.5mm）
冲击	耐久	300m/s2
	误动作	励磁:50m/s2 无励磁: 50m/s2
寿命	机械	100万次以上（开关频率1,800次/）
	电气*5	10万次以上额定负载开关频率1,800次/小时 5,000次以上 DC110V 30A L/R=40ms 180次/小时（ON0.5s、OFF15s ）
故障率P水准（参考值 *5）		DC 5V 1mA （辅助接点）
使用环境温度		－25～＋70℃（不结冰、凝露）
使用环境湿度		5～85%RH
重量		约151g

注.上述为初始值。

*1.测量条件:根据DC5V1A电压下降法。

*2.测量条件:外加额定操作电压时不包括接点跳动。环境温度条件：+23℃

*3.测量条件:用DC500V兆欧表测量与耐压项目相同的部位。

*4.JEC-212-1981标准浪涌波形（1.2×50μs）。

*5.环境温度条件：+23℃。

*6.此值为开关频率在60次/min时的值。

产品规格仅供参考，详细信息请于业务员联系。
