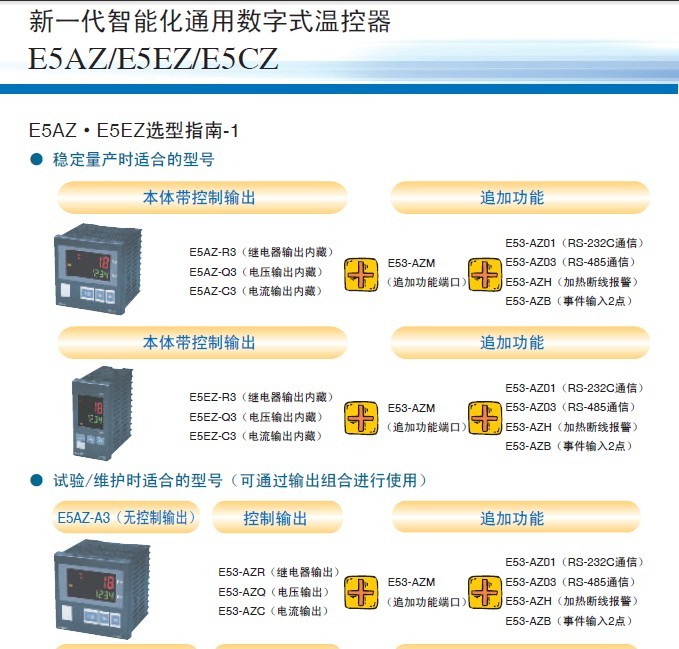

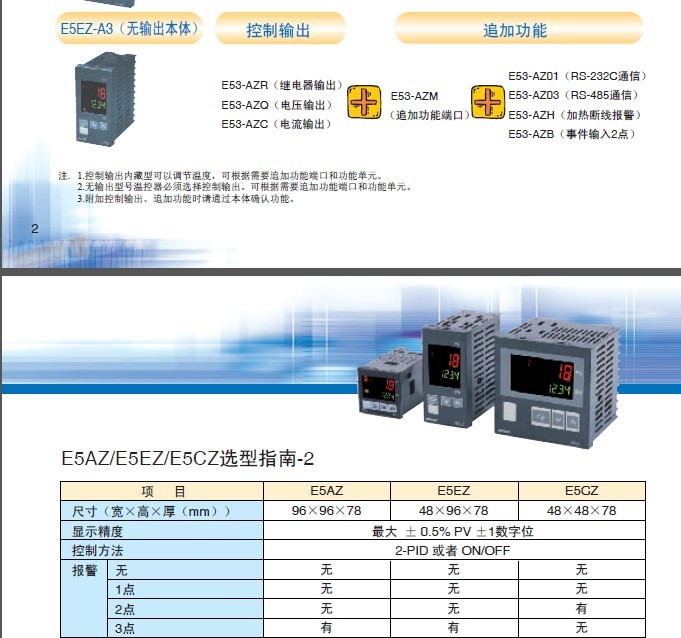

新一代智能化通用数字式温控器
E5AZ / E5EZ / E5CZ
E5AZ-R3T E5AZ-Q3T E5EZ-R3T E5EZ-Q3T E5CZ-R2MT E5CZ-Q2MT

●显示屏 ：双排四位彩色液晶显示。
●控制用途 ：加热或者加热和冷却。
●控制方法 ：ON/OFF或2自由度PID。
●显示精度 ：±[0.5%PV或1℃大者]±1位。
●控制输出 ：继电器输出、电压输出、电流输出。
●报警输出 ：E5AZ/E5EZ：3点输出，可分别设定延时OFF。
●传感器输入：热电偶、铂电阻、非接触式传感器信号输入、

0.1～999.9℃（以0.1 ℃为单位）
0.1～999.9℃（以0.1 ℃为单位）
0 ～3999 s（以1s为单位）
0 ～3999 s（以1s为单位）
1～99 s（以1s为单位）
热电偶：
大（显示值的±0.5 %或±1℃,取较大的值）±1数字位（见注1）
铂电阻：
大（显示值的±0.5%或±1℃,取较大的值）±1数字位
模拟输入：大±0.5%FS±1数字位
电流变换器输入：大±5%FS±1数字位
滞后
比例带宽 ( P )
积分时间 ( I )
额定电源电压的85%～110%
单刀单掷，250VAC, 5A（阻性负载），电气寿命10万次
单刀单掷，250VAC, 2 A（阻性负载），电气寿命10万次
2自由度PID或ON/OFF控制
使用前面板按键数字设置
DC 12V+15%/-20% (PNP),大负载电流：40mA,具有短路保护电路
热电偶：K, J, T, E, L, U, N, R, S,B
铂电阻：Pt100,JPt100
非接触式温度传感器： 10～70℃, 60～120℃, 115～165℃, 160～260℃
模拟信号输入：0～50mV
功耗10 W（10VA）
传感器输入
根据温控器型号
-10～55℃（无冷凝或结冰）
25%～85%（RH）
微分时间 ( D
0.0% ～100.0%（以0.1%为单位）
-1999～9999（小数点位置取决于输入类型）
500 ms
到少20MΩ （500 VDC）
2000VAC,50或60Hz, 1min （在不同的充电端）
100m/s2在3个轴的6个方向上各3次
约260g/附件约100g
EEPROM（断电保存存贮）（写次数:10万次）
11
7段式数字显示和单灯指示灯
字符高度：PV: 14.0 mm；SV: 9.5 mm
DC 4-20mA,负载：大为600Ω, 分辨率：约2600
E5EZ E5EZ
10～55Hz, 20m/s2, X, Y和Z方向上，各10 min
-25～65℃（无冷凝或结冰）
符合标准
（即将取得）
UL61010C-1,CSA C22.2 No.1010.1
符合EN61326,EN61010-1(IEC61010-1)
电压范围
辐射：   EN55011（GB/T 6113.1,2） 1组A类
传导：     EN55011（GB/T 6113.1,2） 1组A类（见注2）
静电放电：   IEC61000-4-2（GB/T 17626.2） 4kV触点放电（系列2）
8kV空气放电（系列3）
射频电磁场辐射抗扰：  IEC61000-4-3（GB/T 17626.3）： 10V/m, 80MHz-1GHz（系列）
射频场感应的传导干扰： IEC61000-4-6（GB/T 17626.6）： 10V(0.15-80MHz)（系列3）
浪涌（冲击）：   IEC61000-4-5（GB/T 17626.5）： 2kV电源线（系列3）
          2kV I/O信号线（系列4）
注1：在-100℃或更低温度下的F(-200～1300℃)T和N类型热电偶以及任何温度范围中的U和L类型热电偶的显示精度，为±2℃±1
大数字值。在400℃或更低温度下的B类型热电偶的显示精度不受限制。在200℃或更低温度下的R和S类型热电偶的显示精
度为±3℃±1大数字值。
注2：对于型号为E5□Z-□3□03的产品，为了满足EN61326 CLASS A中传导妨害规格值，在设备K3SC和控制器之间的通信线加上
磁环（TDK：ZAT1730-0730）。

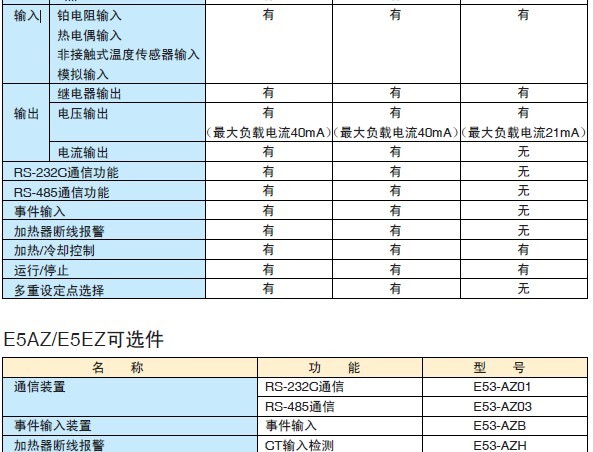

名 称
尺 寸
注：所有单位均为mm，除特别说明。
面板开孔尺寸
单独安装
