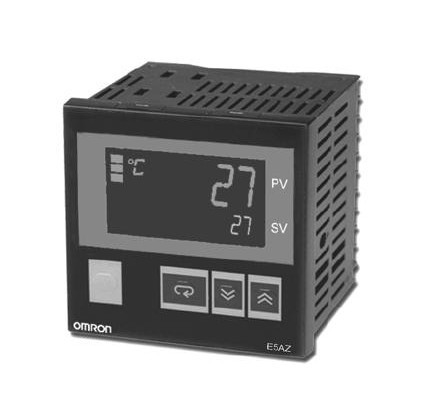

E5□Z系列温控器的主要功能和性能参数如表4-2所示。
|
功能 |
E5AZ/E5EZ |
E5CZ |
|
|
输入 |
测温体 |
热电偶/铂电阻 模拟量电压/电流 |
|
|
事件输入 |
2点 注1 |
||
|
显示精度 |
PV±0.5% |
PV±0.5% PV±1% 注2 |
|
|
采样周期 |
250ms |
||
|
输出 |
控制输出 |
继电器 电压输出（用于驱动SSR即固态继电器） 电流输出 |
|
|
报警输出 |
3点 |
2点 |
|
|
其他功能 |
传送输出，可简单输出到记录器 带有回路断开报警（LBA）和加热器短路报警（HS）的型号可选 配备手动输出功能 通信型号新增Modbus-RTU 协议 |
||
表4-2 E5□Z系列温控器规格参数表
注1：事件输入功能需要进行选件板的选配，多提供2点.
注2：E5CZ-U型的温控器在使用热电偶型测温体时显示精度为PV±1%.
4.3 E5□Z系列温控器选型步骤
.jpg) |
注:流程力中红色标记的为基本选型要素,而未标记的为追加选型要素。 附件：上位机通信电缆、端子盖、电流互感器等。当使用加热器断线功能时需要配电流互感器。 注：若E5□Z系列温控器不满足功能要求则升级到B5□N系列温控器。 |
E5□Z系列温控器订货信息
|
尺寸 |
电源电压 |
输入类型 |
报警输出 |
控制输出 |
功能 |
原有型号 |
新型号 |
|
|
加热器断线 |
安装可选单元 |
|||||||
|
1/4DIN |
100-240VAC |
热电偶铂电阻 |
3 |
继电器输出 |
否 |
否 |
E5AZ-R3 |
E5AZ-R3T |
|
电压输出 |
否 |
否 |
E5AZ-Q3 |
E5AZ-Q3T |
||||
|
电流输出 |
否 |
否 |
E5AZ-C3 |
E5AZ-C3T |
||||
|
继电器输出 |
否 |
是 |
|
E5AZ-R3MT |
||||
|
电压输出 |
否 |
是 |
|
MTAZ-Q3MT |
||||
|
电流输出 |
否 |
是 |
|
E5AZ-C3MT |
||||
|
继电器输出 |
是（CT1） |
是 |
E5AZ-R3+E53-AZM+E53-AZH |
E5AZ-R3HMT |
||||
|
电压输出 |
是（CT1） |
是 |
E5AZ-Q3+E53-AZM+E53-AZH |
E5AZ-Q3HMT |
||||
|
模拟量 |
3 |
继电器输出 |
是（CT1） |
是 |
无 |
E5AZ-R3HML |
||
|
电压输出 |
是（CT1） |
是 |
无 |
E5AZ-Q3HML |
||||
|
电流输出 |
否 |
是 |
无 |
E5AZ-C3ML |
||||
4.4温控器选型举例
温控器选型举例1:
客户要求选择一款96*96MM,PT100输入,40-20MA控制输出,并且支持RS-485通信,电源电压AC220V的温控器
解答:
首先客户提出的要求中不涉及到特殊功能,所以我们考虑选择E5□Z系列温控器.
接下来我们确认相关选型要素,面板尺寸-96*96，所以选择E5AZ系列，电源电压-AC220V，输入类型-PT100，④控制输出-4-20MA，⑤可选单元一需要(E5□Z系列温控器的通信功能需要安装可选单元实现，温控器本体型号需要支持可选单元)，所以我们得到温控器型号为，E5AZ-C3MT。
|
尺寸 |
电源电压 |
输入类型 |
报警输出 |
控制输出 |
功能 |
原有型号 |
新型号 |
|
|
加热器断线 |
安装可选单元 |
|||||||
|
1/4DIN |
|
ƒ |
3 |
继电器输出 |
否 |
否 |
E5AZ-R3 |
E5AZ-R3T |
|
电压输出 |
否 |
否 |
E5AZ-Q3 |
E5AZ-Q3T |
||||
|
电流输出 |
否 |
否 |
E5AZ-C3 |
E5AZ-C3T |
||||
|
继电器输出 |
否 |
是 |
|
E5AZ-R3MT |
||||
|
电压输出 |
否 |
是 |
|
MTAZ-Q3MT |
||||
|
电流输出④ |
否 |
是⑤ |
|
E5AZ-C3MT |
||||
|
继电器输出 |
是（CT1） |
是 |
E5AZ-R3+E53-AZM+E53-AZH |
E5AZ-R3HMT |
||||
|
电压输出 |
是（CT1） |
是 |
E5AZ-Q3+E53-AZM+E53-AZH |
E5AZ-Q3HMT |
||||
|
模拟量 |
3 |
继电器输出 |
是（CT1） |
是 |
无 |
E5AZ-R3HML |
||
|
电压输出 |
是（CT1） |
是 |
无 |
E5AZ-Q3HML |
||||
|
电流输出 |
否 |
是 |
无 |
E5AZ-C3ML |
||||
图4-3 E5AZ系列温控器订货信息
|
名称 |
功能 |
型号 |
|
通信单号 |
RS-232C通信 |
E53-AZ01 |
|
RS-485通信 |
E53-AZ03 |
|
|
事件输入单元 |
事件输入 |
E53-AZB |
图4-4 5EAZ系列温控器可选单元订货信息
温控器选择举例2：
客户需要一款48*48mm，AC220V 供电，电压输出，接热电偶测温体，带RS-485通讯功能的温控器。
解答：
客户提出的要求中不涉及特殊功能，所以我们考虑选择E5□Z系列温控器。
接下来我们确认相关选择型要素，①面板尺寸-48*48，所以选择E5CZ系列，②电源电压-AC220V，③输入类型-热电偶，④控制输出-电压输出，⑤可选单元需要(E5□Z系列温控器的通信功能需要安装可选择单元实现，温控器本体型号需要支持可选择单元，所以我们得到温控器型号为E5CZ-Q2MT。
|
尺寸 |
电源电压 |
输入类型 |
报警输出 |
控制输出 |
原有型号 |
新型号 |
|
1/16DIN 48*48*78 (W*H*D) |
100-240VAC |
ƒ 热电偶或铂电阻 |
2 |
继电器输出 |
E5CZ-R2 E5CZ-R2M |
E5CZ-R2MT |
|
电压输出（用于驱动SSR)④ |
E5CZ-Q2 E5CZ-Q2M |
E5CZ-C2MT |
||||
|
电流输出 |
E5CZ-C2M |
E5CZC2ML |
||||
|
摸拟量 (电流/电压) |
2 |
继电器输出 |
无 |
E5CZ-R2ML |
||
|
电压输出（用于驱动SSR） |
无 |
E5CZ-Q2ML |
||||
|
电流输出 |
无 |
E5CZ-C2ML |
||||
|
24VAC/VDC |
热电偶或铂电阻 |
2 |
继电器输出 |
E5CZ-R2MD |
E5CZ-R2MTD |
|
|
电压输出（用于驱动SSR） |
E5CZ-Q2MD |
E5CZ-Q2MTD |
||||
|
电流输出 |
E5CZ-C2MD |
E5CZ-C2MTD |
||||
|
摸拟量 (电流/电压) |
2 |
继电器输出 |
无 |
E5CZ-R2MLD |
||
|
电压输出（用于驱动SSR） |
无 |
E5CZ-Q2MLD |
||||
|
电流输出 |
无 |
E5CZ-C2MLLD |
图4-5 E5CZ 系列温控器订货信息
|
功能 |
原有型号 |
新型号 |
||
|
通信RS-485 |
|
|
E53-CN03N |
E53-CZ03 |
|
通信RS-485 |
加热器断线 |
|
E53-CNH03N |
E53-CZH03 |
|
|
|
事情件输入 |
E53-CNHBN |
E53-CZB |
|
|
加热器断线 |
事情件输入 |
E53-CNHBN |
E53-CZHB |
图4-6 E5CZ系列温控器可选择单元订货信息
