在间接纺小容量化纤前纺(包括短丝与长丝)项目中，螺杆挤出机是整个纺丝的关键部件，直接关系到成丝的品质。以某纺机厂过去生产的螺杆挤出机为例，螺杆直径就有100、120、150、170等几种规格，对应的电机的大小也从75kW到200kW不等。

  螺杆挤出机系统主要包括螺杆滤后压力控制、螺杆各区加热控制以及一些现场温度、压力信号的采集记录。螺杆滤后压力的控制在于螺杆电机的转速控制，控制住电机的转速，也就控制住了滤后压力的大小。螺杆电机(异步电机)的控制采用速度环与压力环的闭环控制方式，速度环采用编码器反馈接入变频;而压力环一般采用压力控制表(如DyniscoATC770)，压力可一般保持在正负一公斤。化纤上使用的螺杆挤出机根据挤出量的大小一般有6～7区加热。每区独立各采用一个温控表进行温度控制。

  欧姆龙整体解决方案及其优势：

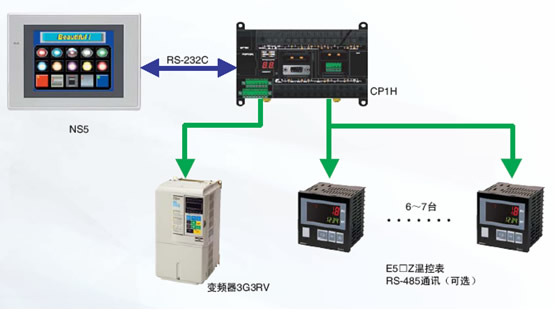

  螺杆挤出机控制系统采用了CP1HPLC作主机控制螺杆的逻辑动作系统，螺杆的压力控制可采用变频内部的PID控制或采用DyniscoATC770的控制器。另外使用E5□Z温控表控制螺杆各区的加热，并且使用了RS-485通讯与CP1H进行通讯。本系统配有NS触摸屏，为用户提供现场人机对话界面。


  PLC：CP1H

  快速的处理器，执行基本指令只需0.1μs，特殊指令0.3μs以上

  大支持320点开关量

  XA型内藏4入2出模拟量功能，分辩率1/12000

  标准搭载4轴高速计数器功能(单相100kHz/相位50kHz)和4轴100kHz高速脉冲输出

  标准搭载USB并联端口

  串行通讯端口可自由选择RS-232C、RS-485(2端口)

  支持HostLink、NTLINK、Compobus/S、DeviceNet、Profibus-DP、ControllerLink、EtherNet、协议宏、Modbus-RTU等多种通讯方式及串行PLC连接功能(多9台)

  支持CPM和CJ1系列PLC的扩展单元

  丰富的指令用语，包括PID、浮点运算、三角函数等…


  HMI：NS

  内置以太网接口，同时支持ControllerLink网络

  利用标签切换功能，可在同一画面中进行多达16种语言的切换

  仅需从设备库中拖放智能控件，就可直接访问各种设备

  可以在个人电脑上进行屏幕仿真

  图象文件(bmp、jpg)以32000色高分辨率显示

  通过扩展视频卡显示视频画面，可调节显示窗口

  通过宏可以自由地增加新的功能

  可通过PT屏幕监控CS1/CJ1系列的梯形图状态

  通过USB口屏幕画面可以硬拷贝输出到打印机


  Inverter：3G3RV

  实现力矩控制、零伺服功能、Droop功能;

  多种自学习模式：

  旋转型、静止型、线间电阻型自学习模式;

  全领域全自动力矩提升功能;

  恒转矩(CT)与递减转矩(VT)负载类型的便捷选择;

  KEB-电机再生能量利用功能;

  脉冲串输入输出功能;

  自动节能功能;

  内置PID控制器;

  控制范围：1：1000;

  内置RS485通信接口，支持多国现场总线;

  功率范围：0.4KW～300KW


  温控器：E5□Z

  显示屏：双排四位彩色液晶显示。

  控制用途：加热或者加热和冷却。

  控制方法：ON/OFF或2自由度PID。

  显示精度：±[0.5%PV或1°C大者]±1位。

  控制输出：继电器输出、电压输出、电流输出、

  报警输出：E5AZ/E5EZ:3点输出，可分别设定延时OFF。

  传感器输入：热电偶、铂电阻、非接触式传感器信号输入、模拟信号输入。
