CompactSolution案例精选集――丝桶往复整体解决方案

  丝桶往复装置用来盛放由卷绕机牵伸下来的丝束，并通过纵向电机与横向电机的运动将丝束在桶里铺成V型，以便于后纺的牵伸，满足工艺的要求。

  丝桶往复控制系统由纵、横向运动部件、进出桶输送部件、台车等组成。采用伺服电机驱动，丝桶作纵向、横向往复运动。进出桶辊道由电动驱动，可实现辊道速度与台车进出桶速度同步。采用计算机控制，实现精确定长。

  欧姆龙整体解决方案及其优势：

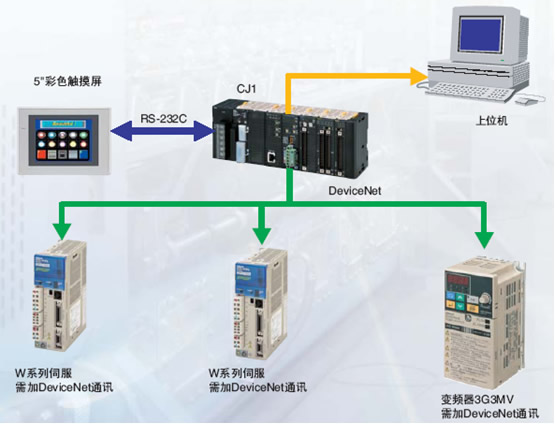

  在丝桶往复控制系统上，我们选取了欧姆龙的中型PLCCJ1系列，采用DeviceNet现场总线作为控制系统。纵向、横向运动部件由欧姆龙的OMNUCW系列AC伺服电机控制;变频器3G3MV控制出桶电机。系统还配有NS的触摸屏作为现场人机对话界面，并可根据用户需要通过以太网连接上位机。



  PLC：CJ1

  高速处理，LD指令执行速度仅需100ns

  超小型设计，高度仅相当于一张名片宽度

  无需底板，以更高的效率组合各种单元

  3种网络(DeviceNet、ControllerLink、Ethernet)的无缝链接，信息保持全过程可视

  CPU本体内置高速计数、脉冲输出、中断输入功能(由CJ1M-CPU22/CPU23提供)

  使用大容量CF卡作存储卡，简化维护过程

  提供PLC串链功能，多可连接9台CJ1M


  HMI：NS

  内置以太网接口，同时支持ControllerLink网络

  利用标签切换功能，可在同一画面中进行多达16种语言的切换

  仅需从设备库中拖放智能控件，就可直接访问各种设备

  可以在个人电脑上进行屏幕仿真

  图象文件(bmp、jpg)以32000色高分辨率显示

  通过扩展视频卡显示视频画面，可调节显示窗口

  通过宏可以自由地增加新的功能

  可通过PT屏幕监控CS1/CJ1系列的梯形图状态

  通过USB口屏幕画面可以硬拷贝输出到打印机


  Inverter：3G3MV

  矢量控制

  支持RS-422/485通讯(MODBUS协议)

  支持CompoBus/D(DeviceNet)现场总线

  易操作(操作面板上提供频率给定旋钮)

  提供PID调节和节能控制

  多段速调节(大16种速度)

  Servo：OMNUCW系列AC伺服电机/驱动器

  W系列提供了400Hz的高频响应和5000rpm的高转速

  所有驱动器参数设置和监控均可通过面板操作来完成

  电机符合IP67(防水)规范

  提供12种不同的控制模式，适应不同场合

  对于参数设置可设定密码

  符合EC/UL规格
